BIP O-Twist-Marker SA / RA Marking Clip

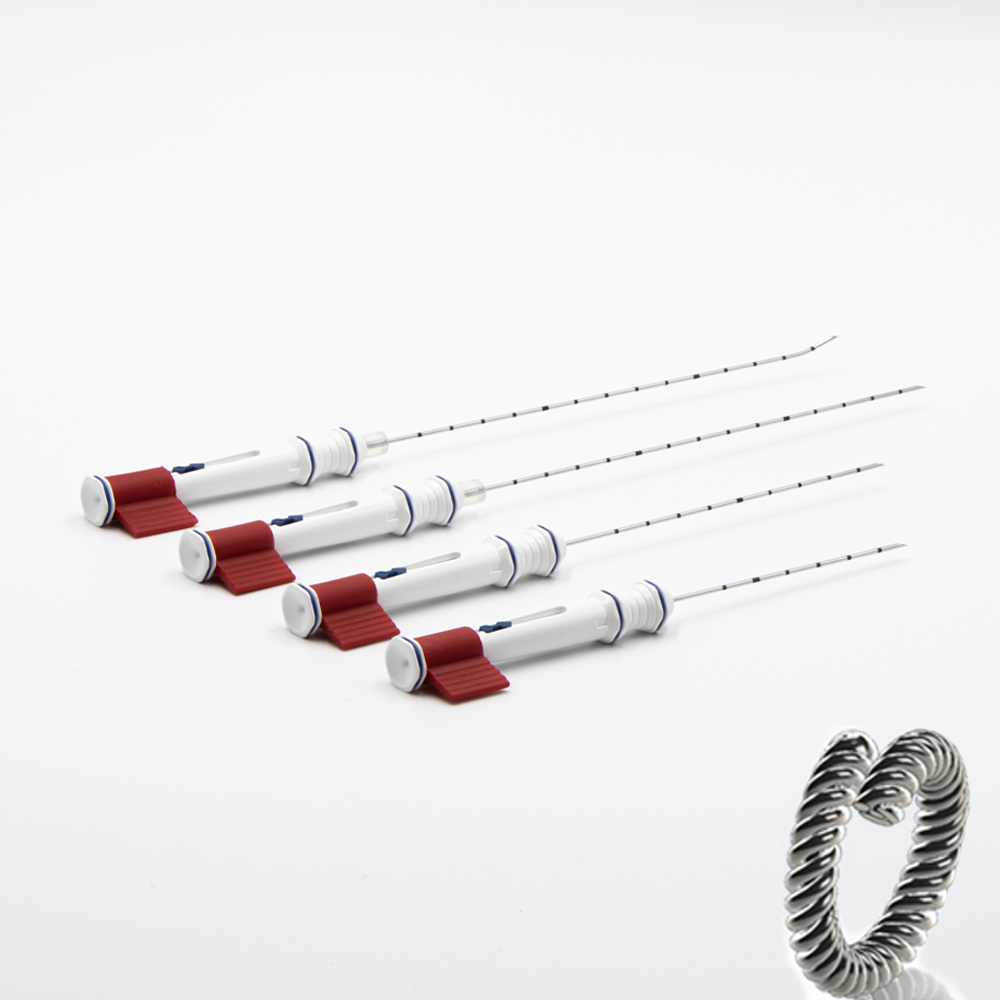

Der BIP O-Twist-Marker SA / RA besteht aus zwei Teilen – einem Applikator und einem Markierungsclip, der in gestreckter Form im distalen Ende der Applikationskanüle liegt.
Der Clip besteht aus geflochtenem Nitinol (Nickel-Titan-Formgedächtnisdraht) und formt sich beim Absetzen im Gewebe zu einem Ring.
Der ergonomische Applikator aus Kunststoff hat eine Kanüle aus medizinischem Edelstahl, mit scharfer Spitze und Tiefenmarkierungen in Zentimetern zur direkten visuellen Beurteilung der Eindringtiefe. Der Griff ist durch einen Auslöseschutz gegen unbeabsichtigte Betätigung gesichert. Der Applikator ist in unterschiedlichen Längen und Ausführungen erhältlich.
Typ SA bezeichnet die gerade Ausführung, welche für direktes Vorschieben durch das Gewebe vorgesehen ist.
Typ RA ist mit einem Radius am distalen Ende versehen und für die Anwendung durch eine bereits vorhandene Schleuse oder Biopsiekanülen mit seitlichem Fenster eines Vakuumbiopsiesystems vorgesehen.
Ein Tiefenstopper (6 mm) aus Silikon kann durch Verschieben auf der Kanüle zur Voreinstellung der Eindringtiefe verwendet werden.

Vorteile

• Universelle Anwendung für diagnostische Verfahren – Ultraschall und Röntgen (Mammographie oder Computertomographie CT).
• Gewickeltes, ringförmiges Clip-Element ermöglicht günstige Reflexion und Sichtbarkeit im Ultraschall.
• Sichere Verankerung im Gewebe mit minimaler Dislokation.
• Universeller Einsatz nach konventionellen Stanz- oder Vakuumbiopsieverfahren, unabhängig vom Biopsiesystem.
• Applikator mit scharfer Kanüle zur direkten perkutanen Applikation des Markierungsclips.



Technische Daten

Markierungsclip
Material:   Nitinol – Nickel Titan Legierung gem. ASTM F2063
Gewicht:   ca. 20 mg
Form / Abmessungen:   Außendurchmesser Ø 3,8 ± 0,3 mm / Innendurchmesser Ø 2,55 mm

Applikator
Material:   Edelstahl / Kunststoff
Gewicht:   6 g
